CAD怎么导入SU？
要将CAD文件导入到SU中，可以使用SU的导入功能。在SU中选择“文件”菜单，然后选择“导入”选项，在弹出的窗口中选择要导入的CAD文件，然后点击“打开”按钮。
接下来，选择正确的导入选项和比例尺，并确保选择正确的图层。
最后，点击“导入”按钮，等待SU将CAD文件导入到工作区中。在导入后，可以对CAD文件进行编辑和调整，以便与SU项目完美匹配。
cad导入su，cad怎么导入sketchup
大部分的建模第一步都是从CAD导图开始的吧，虽然导图操作简单，但是也暗藏了很多玄机，尤其新手朋友，可能会遇到一堆问题。
本次【建模练习生】活动就针对CAD导入SU的前期准备工作，来教教大家怎样处理好自己的CAD图纸，让建模变得事半功倍！
视频教程
视频录制：SketchUp吧—弹指神通
“建模练习生”·第三期
CAD导入SU前期处理技巧
看完本期的教程，然后完成制定CAD图纸的处理，并按要求交作业，就可以获得奖励哦！
查看具体规则：「链接」
图文教程

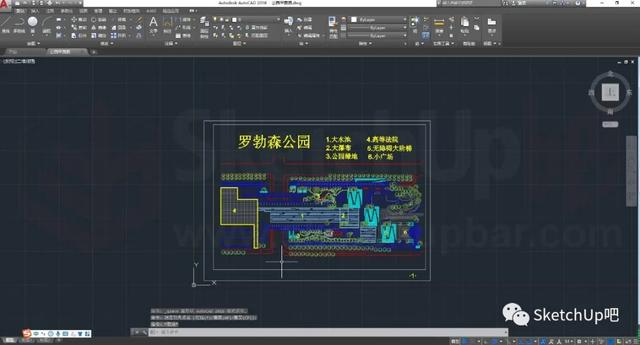

打开一张CAD的图纸，先记得备份一份，在备份文件中进行修改，然后开始清理不需要的部分。
一般来说，像这样一张图纸我们需要清除标注、填充、植物的部分。

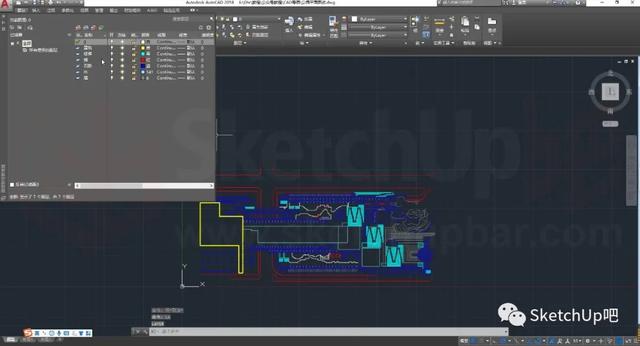

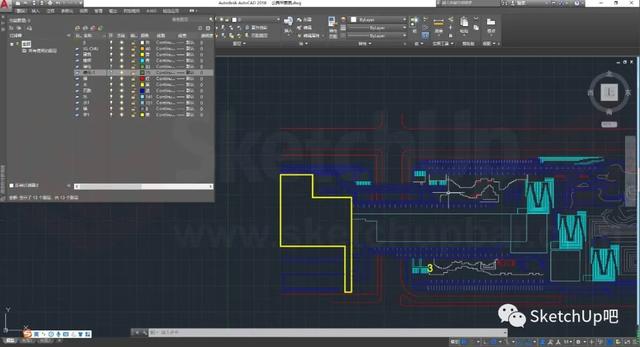

先打开图层管理器（快捷键LA）,有的内容是可以关闭整个图层来达到眼不见为净的目的的，就比如这张图纸上的植物部分，直接把前面的灯泡关掉。
清理好之后并不是就万事大吉了，说不定还有很多未被清理的元素呢，这里大家可以新建一个文件，直接把需要的内容复制过来
（记得要用框选，不要用ctrl a，不然关闭的图层也会被复制过来。）

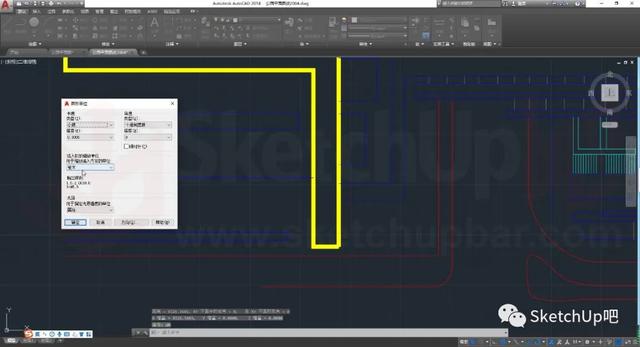

那这样是不是就行了呢？还没有哦，记得统一单位。可以调出图形单位（快捷键UN）来看看单位，这里是毫米。
所以在导入SU时，需要在导入界面的选项卡里，把单位改成毫米进行统一。
所以处理到这一步就好了吗？

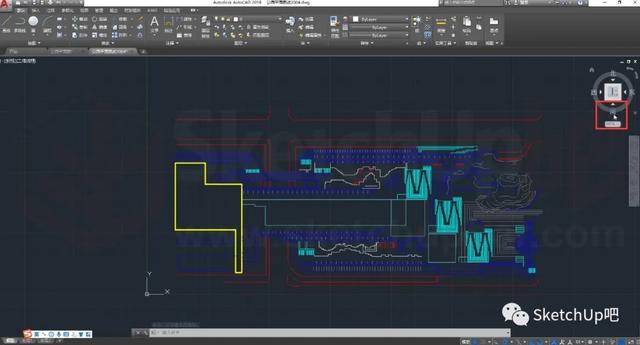

NONONO！我们到这一步其实已经完成了一大半了，为了以防万一，还应该检查一下线的设置，就比如这张图，平面上看着很正常，但是调整到立面就不得了啦！

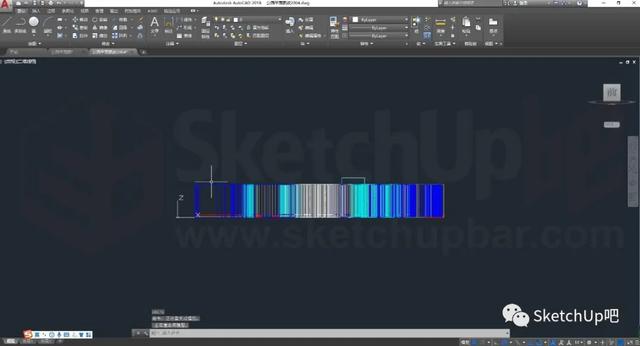

快看！这是什么鬼，为什么一根根线条直耸云霄？这就是很容易忽略的部分，因为线设置了厚度。

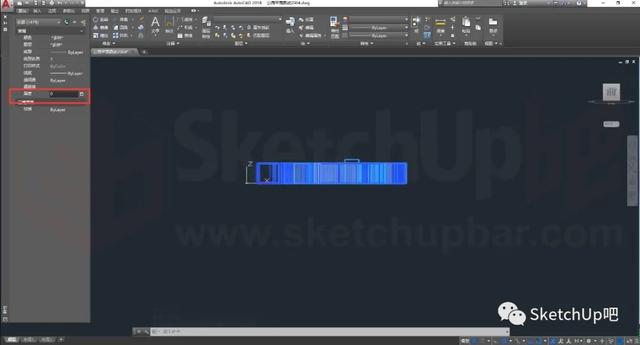

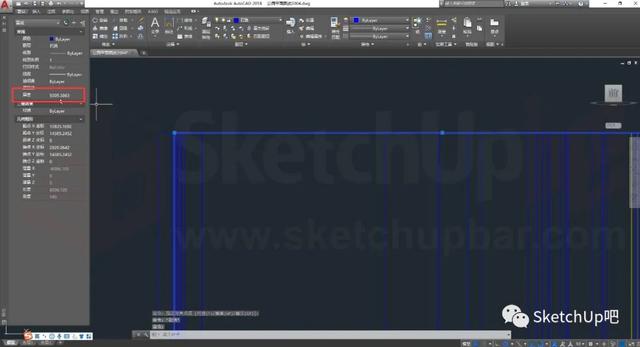

打开特性窗口（快捷键ctrl 1）来看看线的厚度，哇呀呀呀，不得了，居然有辣么厚。
还好机智如我，不着急，一键改成0就可以啦！

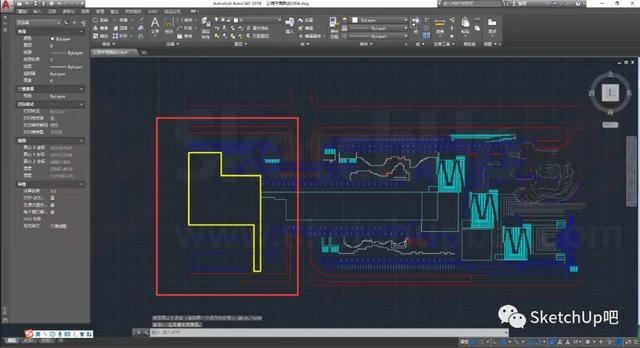

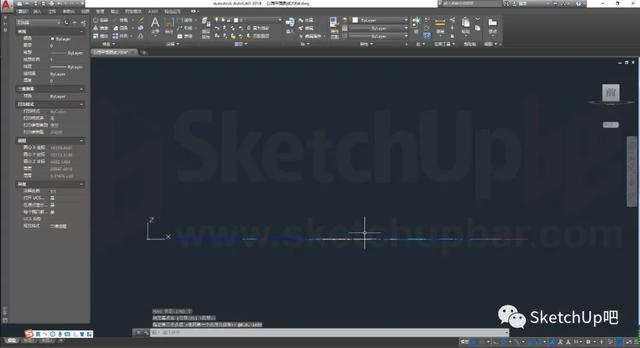

咦？为什么还有一个奇怪的家伙飘在了半空中。来看看它的Z轴坐标，不老实啊，并不是0，所以给我改它！
接着教大家一招在CAD里面进行z轴归零，分为两步。
第一步：全选之后，使用移动命令（快捷键M），输入0,0,1e99这串数值。
这一步是把图纸内容全部移动到坐标Z轴正无穷大的位置中。
第二步：按照刚才的操作，还是移动命令，只不过将数值换成0,0,-1e99
这个时候就完成了CAD图形坐标Z轴归零的操作啦!

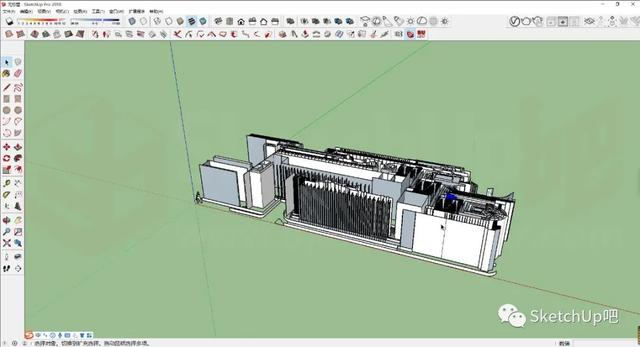

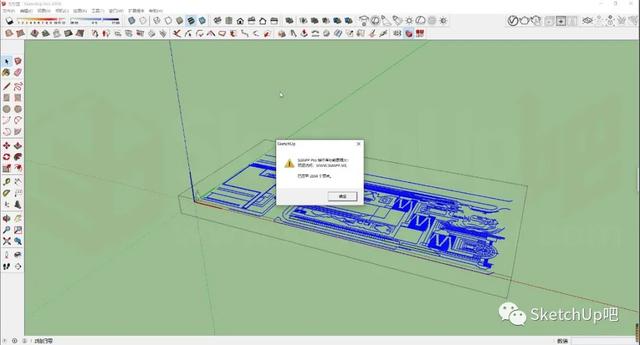

如果大家没有修改厚度和标高，导入进SU就是这样滴！

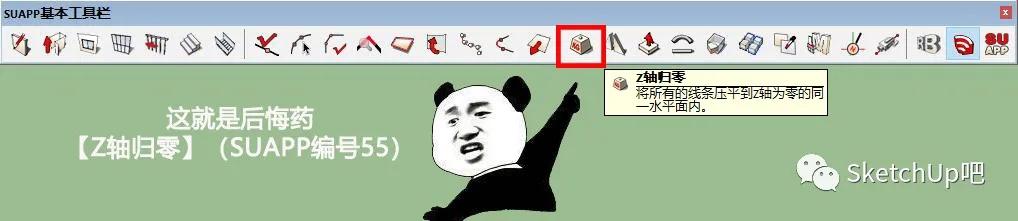

如果已经这样了，在SU里面还有补救的方法吗？当然有啊！直接使用【Z轴归零】（SUAPP编号55）来处理，连名字都是一样的，全部压扁！
此插件SUAPP1.7免费版也有哦！
好了，一键压平了！

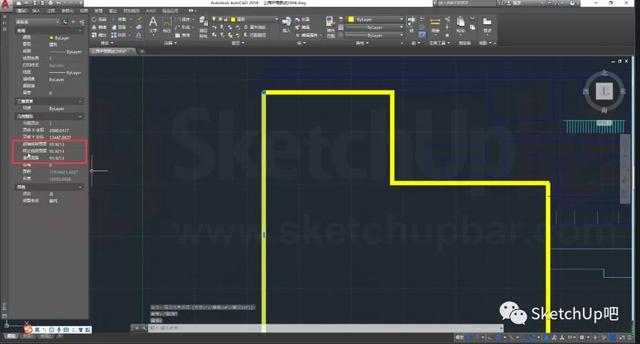

对了，我们还漏了一个部分，平面上这个部分线条非常的粗，因为它设置了全局宽度，也要记得修改哦，不然导入进SU它的宽度就会自动生成一个面。
还是在特性窗口里，直接将全局宽度全部设置为0 。
看吧，线宽就修改好了！然后将图纸版本设置成2004的版本。

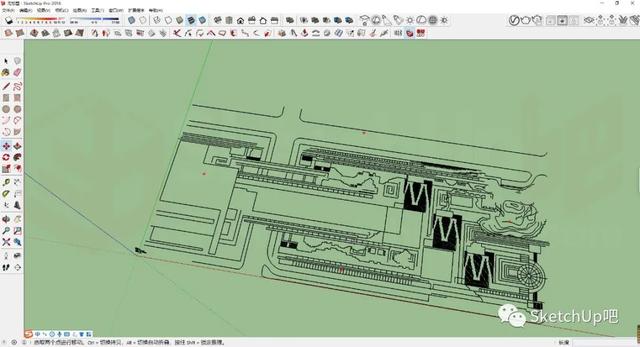

再来导入SU当中，我们就能看到一个处理得非常漂亮的线框图了！接着就可以愉快地建模了~
最后再来总结一下：
1、备份文件，删除隐藏不需要元素，新建文件保存所需元素
2、调整线全局宽度为0，线厚度为0，Z轴坐标归0（未处理厚度和坐标的图可以到SU里面进行归0）
3、保存文件为低版本，建议选择2004版
4、统一单位
CAD怎么导入SU？
要将CAD文件导入到SketchUp（SU）中，您可以尝试以下步骤：
1. 打开SketchUp软件并选择“文件”>“导入”>“选择文件”。
2. 导航到存储CAD文件的位置，选择文件并单击“打开”。
3. 在弹出的“导入CAD”对话框中选择您想要导入的CAD文件的选项和设置。这可能包括选择导入单个图层或所有图层，选择块导入方式等。然后单击“确定”。
4. SketchUp将开始导入CAD文件。导入时间取决于文件的大小和复杂性。
5. 导入完成后，您将在SketchUp中看到CAD文件的模型。您可以在SketchUp中对其进行编辑和修改。
请注意，导入CAD文件可能需要有关CAD文件类型和版本的特定要求。某些较旧或特定版本的CAD文件可能需要先转换为兼容的格式才能在SketchUp中导入。
