这篇文章是由赵海霞和邱敏娜提供的素材，由张向荣梳理并讲解。
我们在客户的服务过程中，碰到一份承台图纸，我们自己看半天也没看懂，最后通过反复琢磨才搞懂是怎么回事。我想很多同学应该和我一样，碰到类似的图纸也不会，所以，非常有必要把这份图纸讲出来。
—１—
我们先看图纸
很多同学看图看不懂，是不会在多张图纸中建立联系，我们今天就教大家，怎么从多张图纸联系中学会看懂图纸。
1、我们从平面图看能读到什么信息？这是这份图纸的平面图，如图1所示。
图1

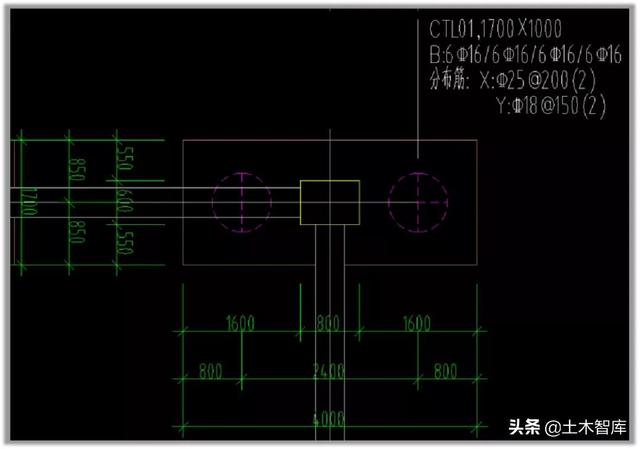

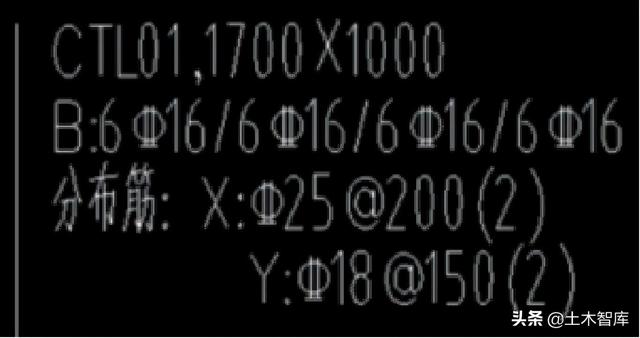

这份图纸的配筋图你能看懂吗？我把配筋图放大，如图2所示。
图2
B代表底筋，而且4排，这可以理解，但是，分布筋x方向、y方向就不好理解了，分布筋如果在底面，与x方向底筋不就重叠了吗？y方向分布筋怎么满足4排底筋的需求，这些都是疑问？难道分布筋是竖向的？
我们继续看其他图，到其他图中去找答案了。

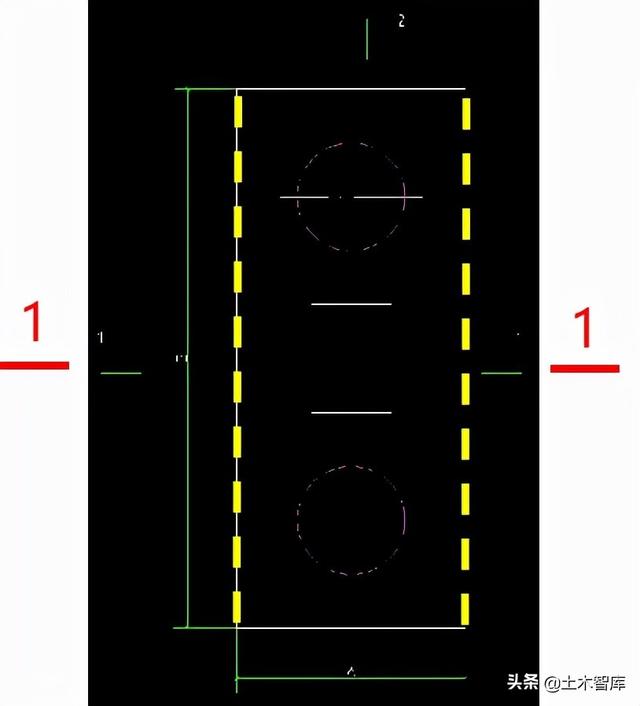

我们来看一下1-1剖面图，图3是1-1的剖切位置。
图3

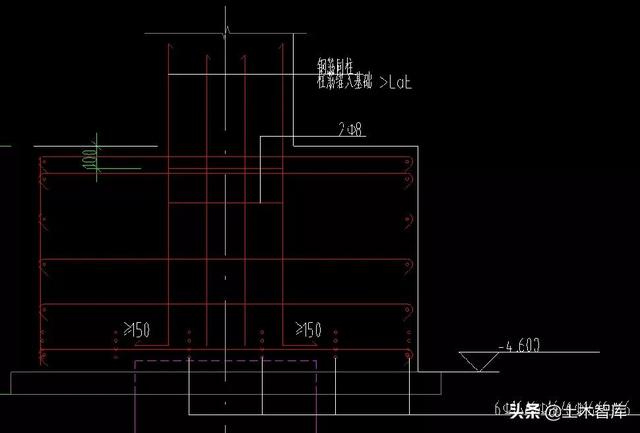

1-1剖面图，如图4所示。
图4
来，我们从图4中能读出什么信息。

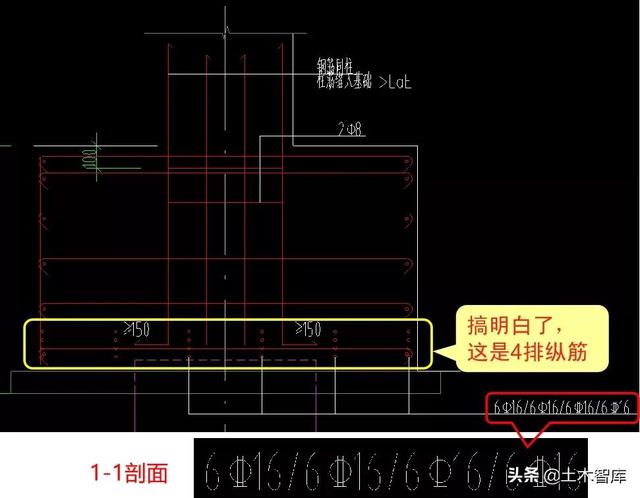

2、1-1剖面我们能看出什么信息（1）终于看明白了底部配筋首先我们看到了底部筋是4排，如图5所示。
图5

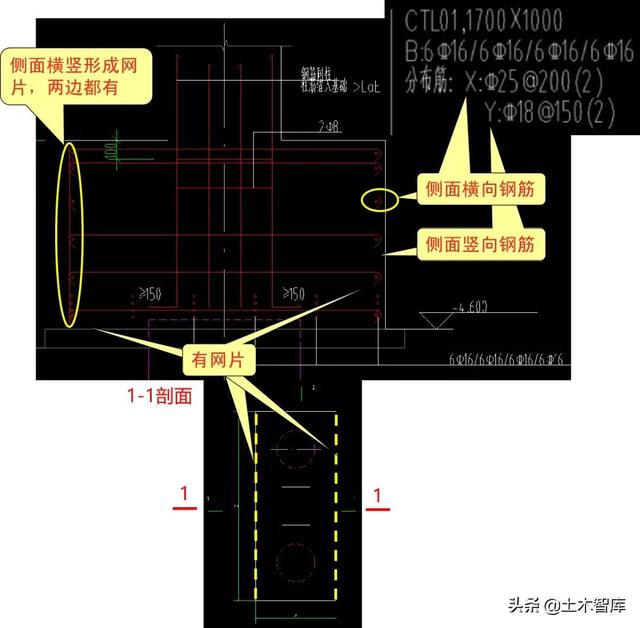

（2）分布筋原来是侧面网片从1-1剖面图可以看出，原来平面图中的钢筋标注，分布筋是侧面网片，而且是两侧，如图6所示。
图6

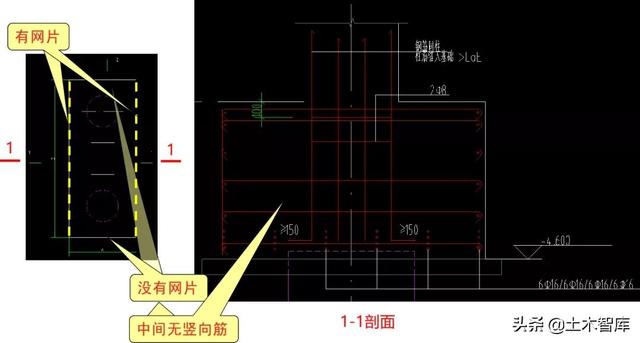

（3）另外两端没有网片我们从1-1剖面还可以看出，这个承台另外两头没有网片，因为1-1剖面中间没有竖向钢筋，如图7所示。
图7

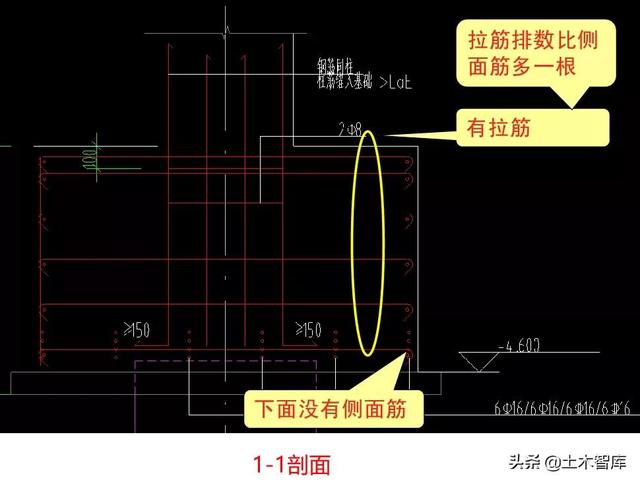

（4）横向筋是拉筋我们从1-1剖面还可以看出，1-1剖面横向筋是拉筋，如图8所示。
图8
从图8还可以看出，拉筋的排数比侧面纵筋多一排，因为底部有4排底筋，已经占了侧面纵筋的位置，侧面纵筋到底部是没有的，而拉筋在底部还有一排，所以，拉筋比侧面纵筋多一排。
不过，图纸并没有给出拉筋的信息，根据我们的经验，拉筋的信息和侧面竖向钢筋一样，我们后面输拉筋信息的时候，就按侧面纵筋的信息输入。

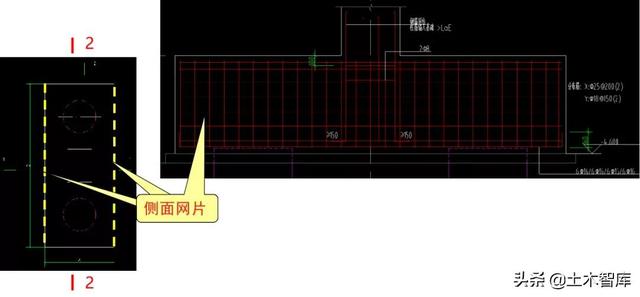

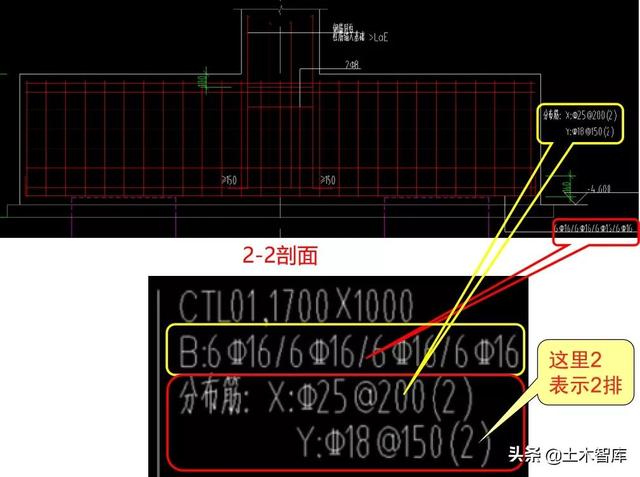

2、2-2剖面我们能看出什么信息2-2剖面，就是承台两边的侧面网片，如图9所示。
图9
这个网片信息，和平面图的钢筋信息也对得上，如图10所示。
图10

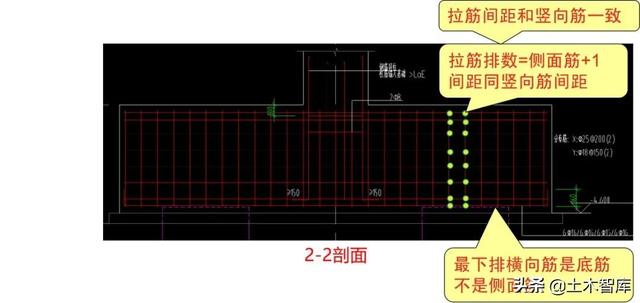

拉筋虽然在2-2剖面中没有画出来，但我们能明白是怎么排布的，如图11所示。
图11

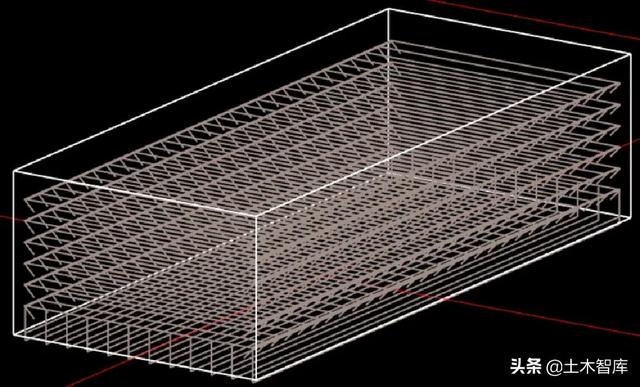

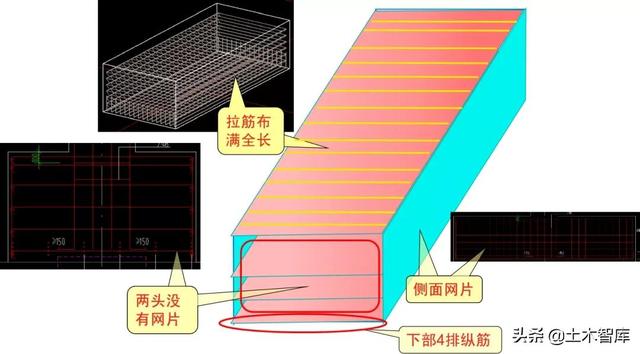

3、你能想象出这承台配筋是怎么回事了吗到这里，你能想象出这承台配筋是怎么回事了吗？如果图纸看到这里，你脑子里还没有这个承台配筋的轮廓，那你真要在识图上下下功夫了，我想象中的承台配筋是这样的，如图12所示。
图12

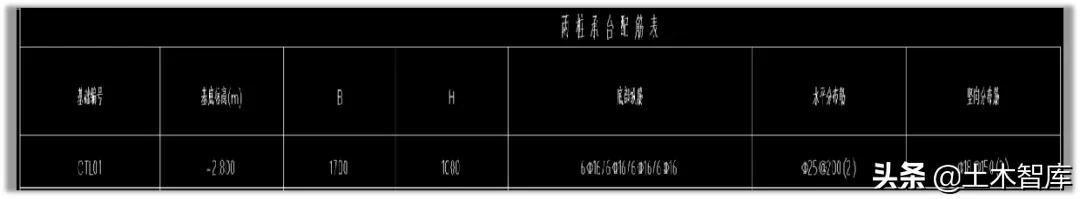

同时，图纸还通过表格给出了图纸的钢筋信息，和我们前面看出的信息是一样的，如图13所示。
图13
到这里我们把这份图纸看完了，接下来，我们来看软件如何处理这份图纸。
—2—
用软件如何计算承台钢筋

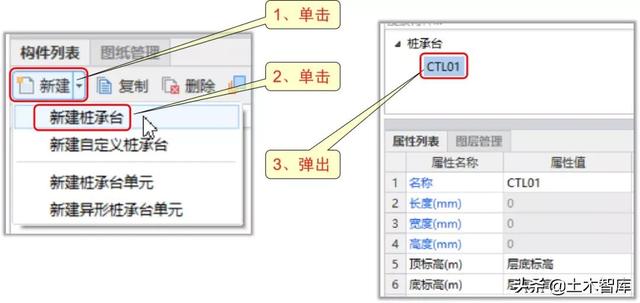

1、定义承台我们首先定义承台，操作步骤如图14所示。
图14

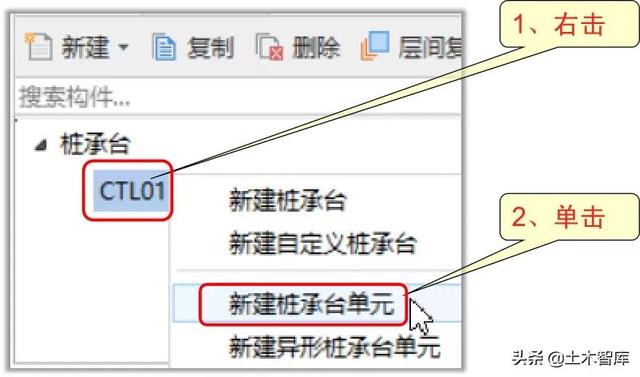

接下来定义承台单元，操作步骤如图15所示。
图15

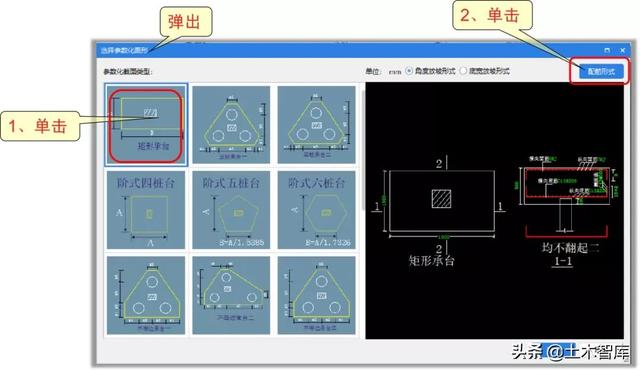

选择配筋形式，操作步骤如图16所示。
图16

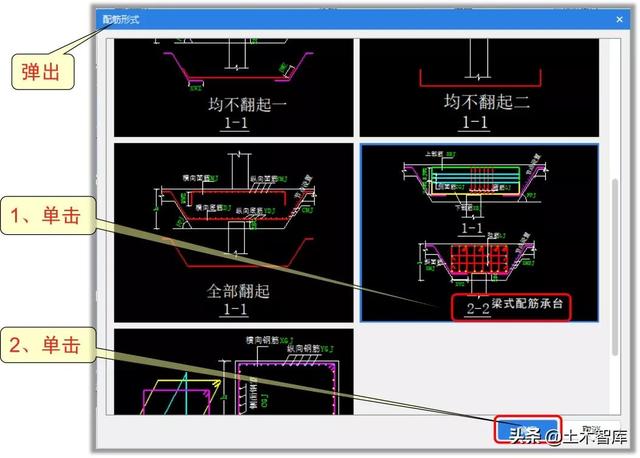

选择梁式配筋承台 ，操作步骤如图17所示。
图17

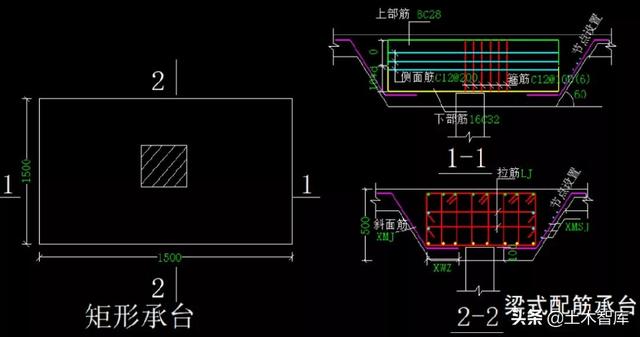

这就是我们选好的梁式配筋承台，如图18所示。
图18

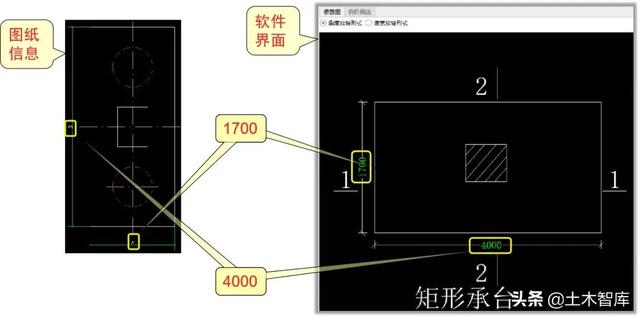

2、填写尺寸及钢筋信息我们先来填写平面尺寸，如图19所示。
图19

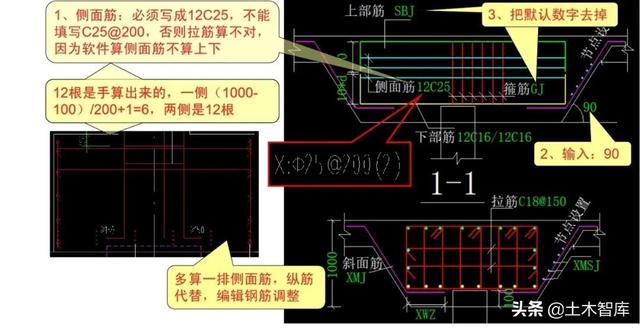

再来填写钢筋信息，如图20所示。
图20
图20中的重点内容，我再讲一遍：
1、侧面筋不能按图纸信息，填写一个三级钢，直径是25的，间距是200的，2排，因为按照这样填写，软件会按梁的侧面筋计算排数，我们知道，梁有上下底筋，侧面筋拍数不会计算上下底筋，而在我们这份图纸中，上部没有纵筋，有侧面纵筋，下部有底筋，没有侧面纵筋，软件自动计算是错的。
所以，这里根数要自己算，图20中我们手工计算是6排，两边就是12排，我们要把侧面纵筋填写成12C25，这样软件才能算对了。
2、那我们明明知道，侧面纵筋是5排（因为最下面没有侧面纵筋），为什么还要填6排呢（2边是12根）？是因为我们如果填写成5排（10根），软件拉筋就会少算一排，这样拉筋就不对了。两者相比取其轻，我这里先填成6排，最后再编辑钢筋再修改侧面纵筋的排数。
3、这里有一个重要的技能，就是大家要学会测试软件，看看软件是怎么算的，我们根据软件的脾性作出相应的改进方案。这点很重要，甚至我觉得学会测试软件是预算员必备的技能。

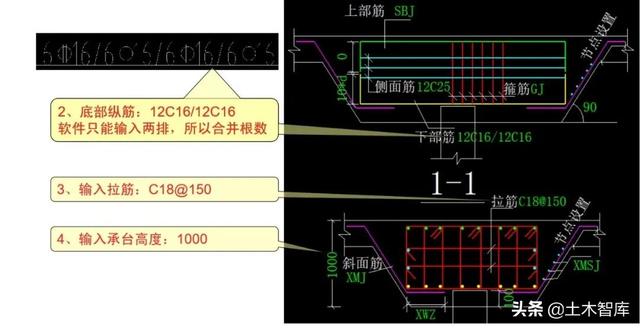

继续填写底筋、拉筋和高度信息，操作步骤如图21所示。
图21

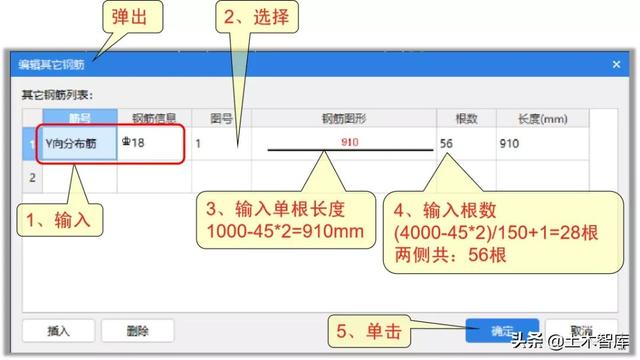

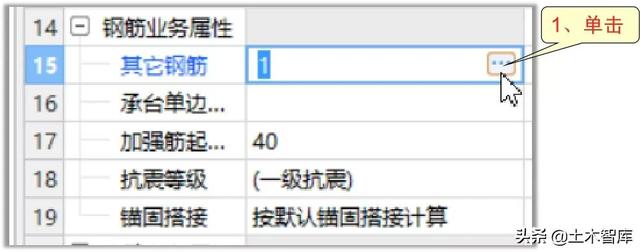

3、在其他钢筋输入侧面纵筋信息还有一根钢筋，在梁式配筋形式里并没有填，我们要在其他钢筋里输入，操作步骤如图22、图23所示。
图22
图23
注意，图23中的钢筋长度和根数信息，都是手工计算的。

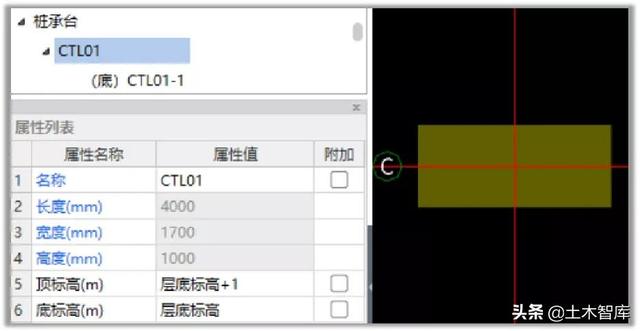

4、画承台并查看钢筋信息前面讲了这么多，画承台倒是很简单的一件事，点一下完事。这是画好的承台，如图24所示。
图24
我们来看一下三维网钢筋图，如图25所示。
图25
从图25中，我们可以看出，拉筋和侧面横向钢筋很清楚，就是没有侧面纵向钢筋，因为我们是在其他钢筋里输入的，软件显示不出来。

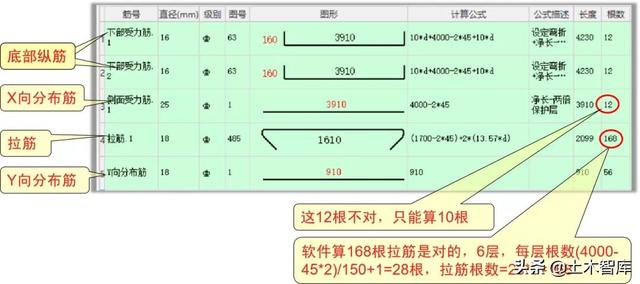

我们来查看一下软件的计算结果，如图26所示。
图26
从图26中，我们手工验证软件计算拉筋的根数，和我们手工计算的根数一样，说明软件的计算结果没有问题。

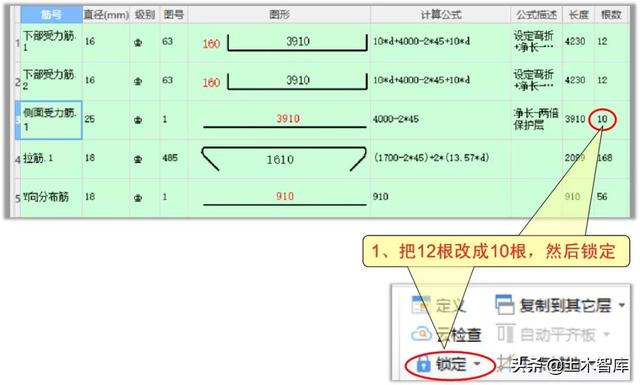

5、修改并锁定侧面纵筋我们前面就知道，侧面纵筋根数不对，本来是10根，我们填写成了12根，是为了保证软件把拉筋根数给算对了，现在我们返回来修改一下侧面纵筋的根数，把12根改成10根，然后锁定，操作步骤如图27所示。
图27
最后的话1、这个案例识别图是很关键的因素，如果看不懂图纸，这个案例没法做，看图纸没有什么诀窍，就是碰得多了，自然就会了，这次遇到这个，下次遇那样，多了经验就丰富了。
2、凭经验补充图纸缺失的信息，如果你正在做工程，能问清楚更好，问不清楚，就按自己的理解先做，完后找到确切信息后修改或者完善。
3、软件要学会变通处理，如果发现不对了，要学会测试软件，按照自己的测试修改输入数据，让软件计算正确，我们要驾驭软件，而不是让软件驾驭我们。
